升降式止回閥結構特性分析
升降式止回閥是閥瓣沿著與閥座孔軸線平行方向閥座的密封面之上,閥瓣在介質的推動下,能夠沿閥門本體垂直中心線上下自由移動,其工作特點是介質從下向上推開閥瓣,-一但閥瓣壓力小于頂部壓力時,閥瓣就會借助介質的壓力和自重分力而自動復位。
和其他結構的止回閥進行比較，這種止回閥的上升行程很短，所以能夠實現快速復位，但是當雜物進人流道可能會導致閥瓣卡塞。升降式止回閥具有結構簡單、結實耐用、磨損少以及快速關閉等優(yōu)點，但閥門開啟角度較小，要求流體具有一定壓力才能使得閥門開啟，流阻系數較大，由于流體流經止回閥的通道狹窄，升降式止回閥的流量受到的限制大，容易發(fā)生卡塞。
升降式止回閥閥瓣結構分析升降式止回閥的閥瓣就如同一個活塞，升降式止回閥也被稱作“活塞式回閥”，當介質流動時會向上推動閥瓣，使得閥瓣離開閥座，流道得以打開。當介質停止流動時，閥瓣在重力的作用下復位以阻斷介質流動。根據整體結及閥瓣結構的不同，有直通式、直流式、立式止回閥及升降式底閥。

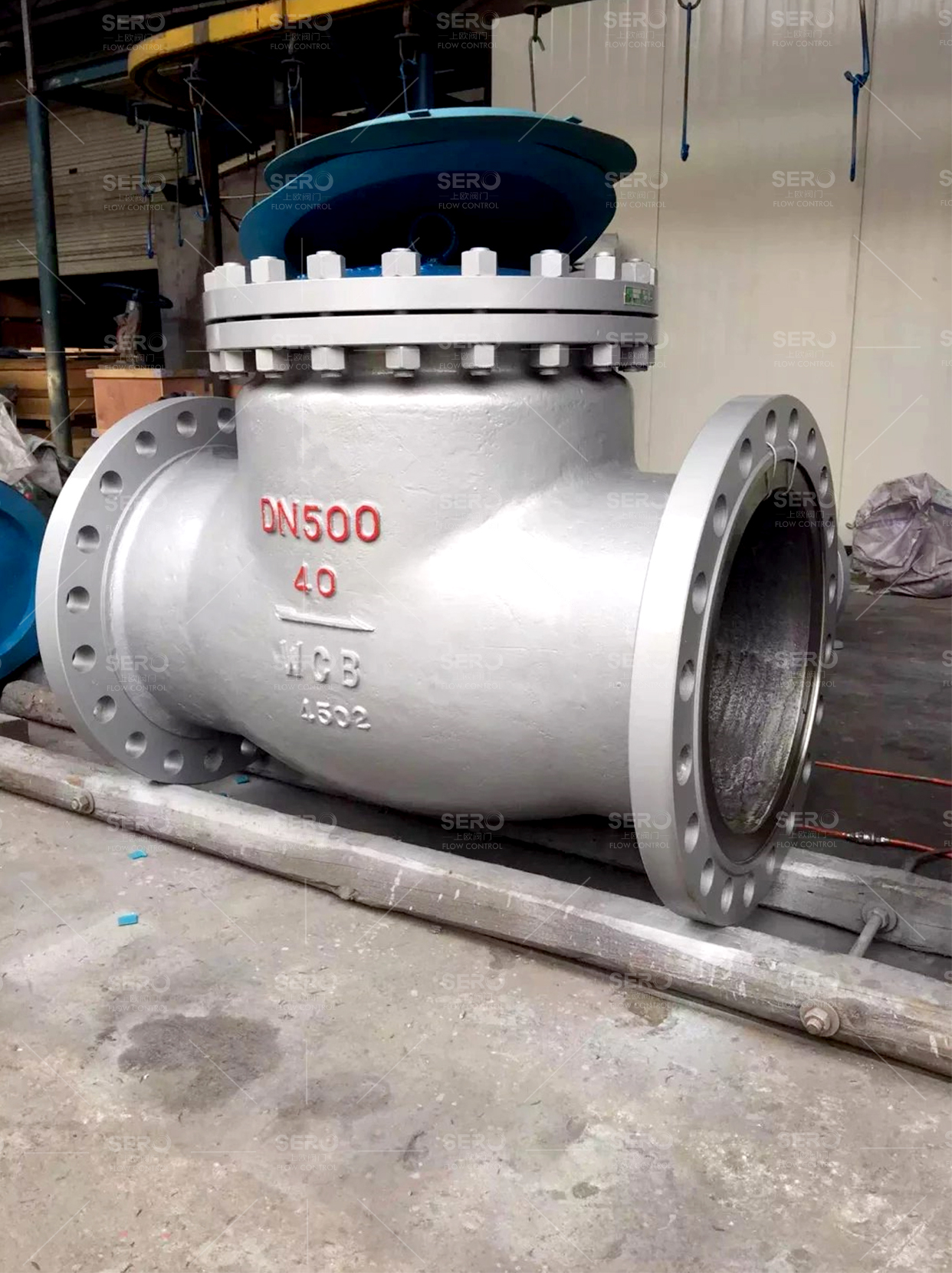

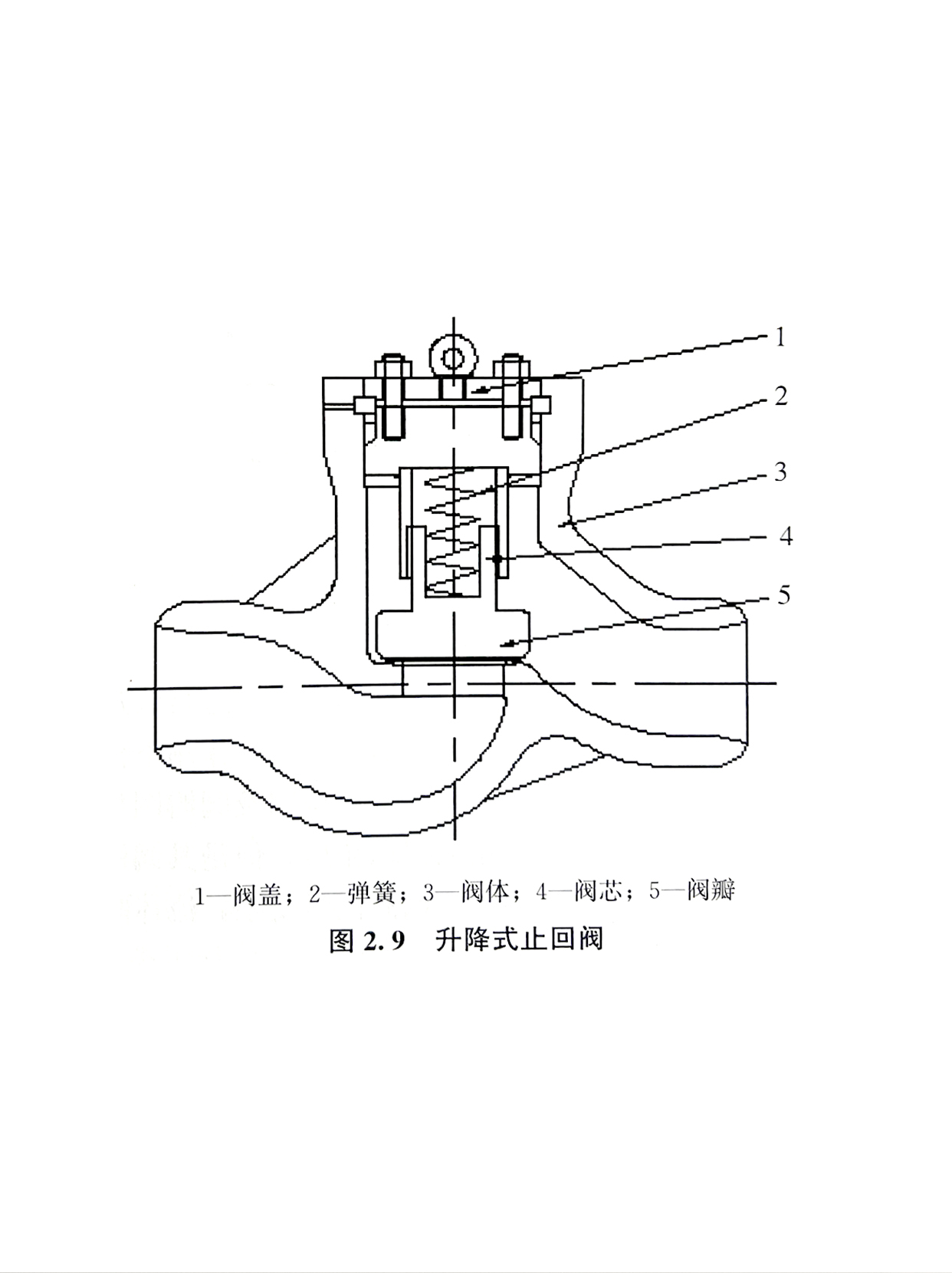

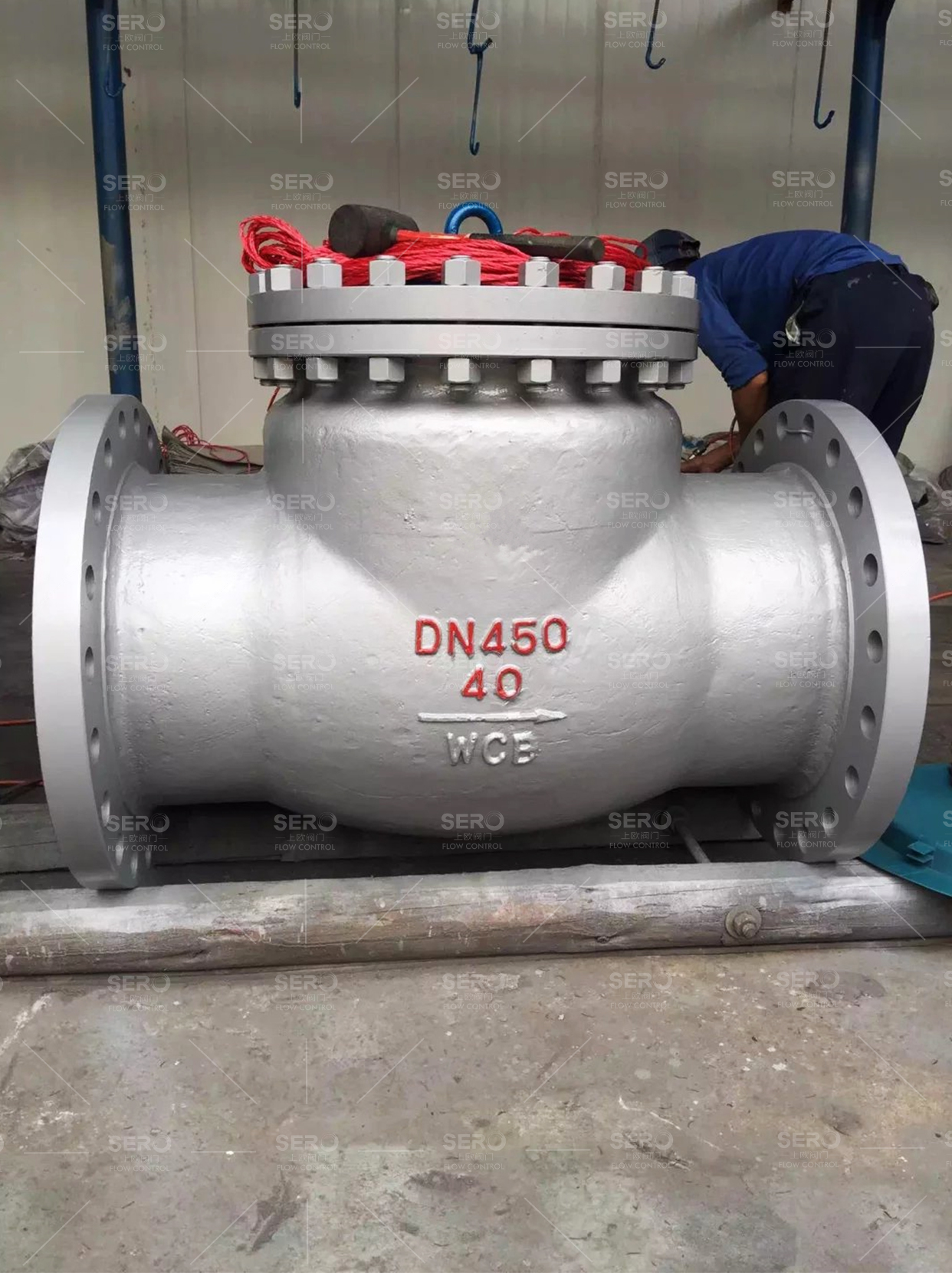

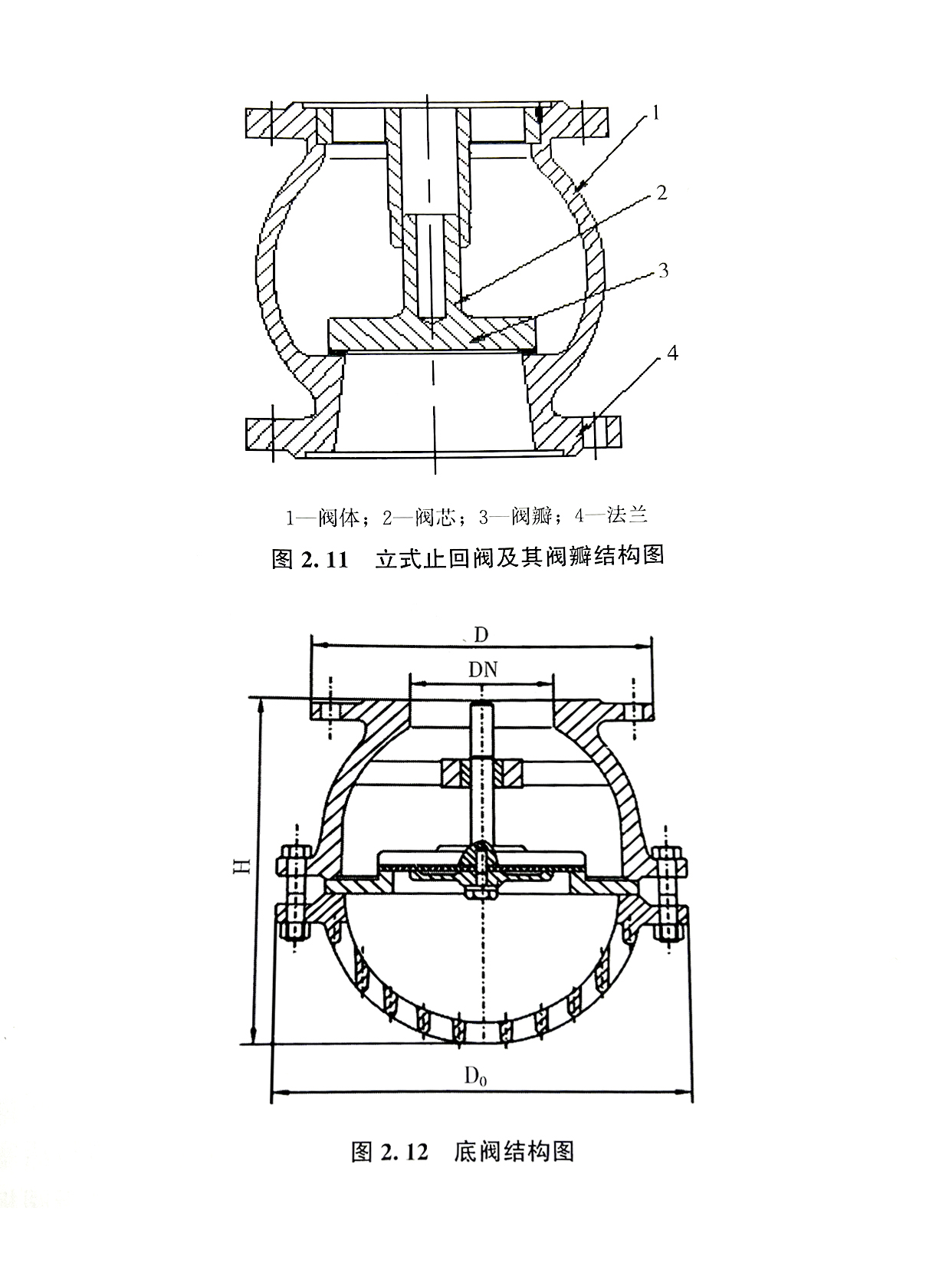

普通升降止回閥，其閥瓣在介質作用下沿閥座中心線作往返運動，以完成啟閉過程，其閥體和截止閥閥體相同，在設計時可以參考。從圖中可以看出，其閥瓣是水平布置，運動方向為上下往復運動，這種閥瓣結構及布置形式使得升降止回閥的流阻系數大，開啟角度較小，通常安裝在水平管路中。為了滿足管路使用需要，對普通升降止回閥的閥瓣進行改進，可以在其閥瓣中間部位加設彈簧，閥瓣受介質推動而開啟，在彈作用下而關閉，這種止回閥可以安裝于任何管路中，即立式止回閥，結構圖及閥瓣圖如圖2.11所示增加彈簧的升降式止回閥雖然適用面得以拓展，但是其閥瓣在啟閉過程中需要較大壓力，受閥瓣結構限制，立式止回閥流量受限，流體阻力較大，有時還會出現卡塞現象。
升降式底閥的主要零部件有閥體、閥瓣、密封裝置及過濾網，安裝過濾網的目的是阻止雜物進人管道中，避免閥門“卡塞”，確保水泵機組不被破壞這是一種專門設計的止回閥，在閥瓣的作用下，其能夠防止水泵及管道中的介質逆流，確保水泵機組能夠正常啟動并運行，可以看出，升降式底閥的閥瓣與直通式止回閥的類似，在介質作用下作上下往復運動，這種升降式止回閥雖然有效解決了“卡塞”問題，起到了暢通抽水的作用，但其開啟過程中角度較小，流阻較大，很難達到全開。升降式止回閥閥瓣開啟角度較小，很難達到全開狀態(tài)，流阻較大，能量損失較大，部分止回閥還存在“卡塞”問題。
