固定錐形閥是通過手動渦輪、電動或液動等方式驅動搖臂旋轉，再通過滑塊驅動套筒閘直線運動，使閥門開關或節流。由于采用自平衡式套筒閘閥瓣，水力不會直接作用在閥瓣上，而是作用在固定錐體上，驅動力很小，有節能效果；其密封采用金屬對金屬，浮動式Nitronic60特殊不銹鋼閥座，泄漏量很小。
1、驅動力小，具有節能效果：自平衡式套筒閘，使水力直接作用在固定錐體上，運動部件套筒閘受力很小，所需的驅動力亦小，為客戶節約能源。
2、先進的水力設計減少震動：特殊導流筋板，特殊噴射角度設計，使水流過閥門時形成扭力，減少閥門振動。
3、抗氣蝕能力強：獨特的出口整流結構設計，速度導流器和能量導流器組合使用，使金屬表面形成流動的水墊，防止高壓差下氣蝕對閥門零部件的損壞。
4、流量線性可控，流阻低：固定錐體特殊錐度設計，使閥門開度與流量呈線性，流量控制簡單可控，閥門最大排放系數Cd值可達0.86。
5、中部密封圈可在線更換：套筒與噴灌密封用的中部密封圈是整個固定錐形閥唯一運動的橡膠密封件，即使損壞或老化，只要拆掉套筒閘限位螺釘，無需拆下套筒閘，可以在線更換中部密封圈。

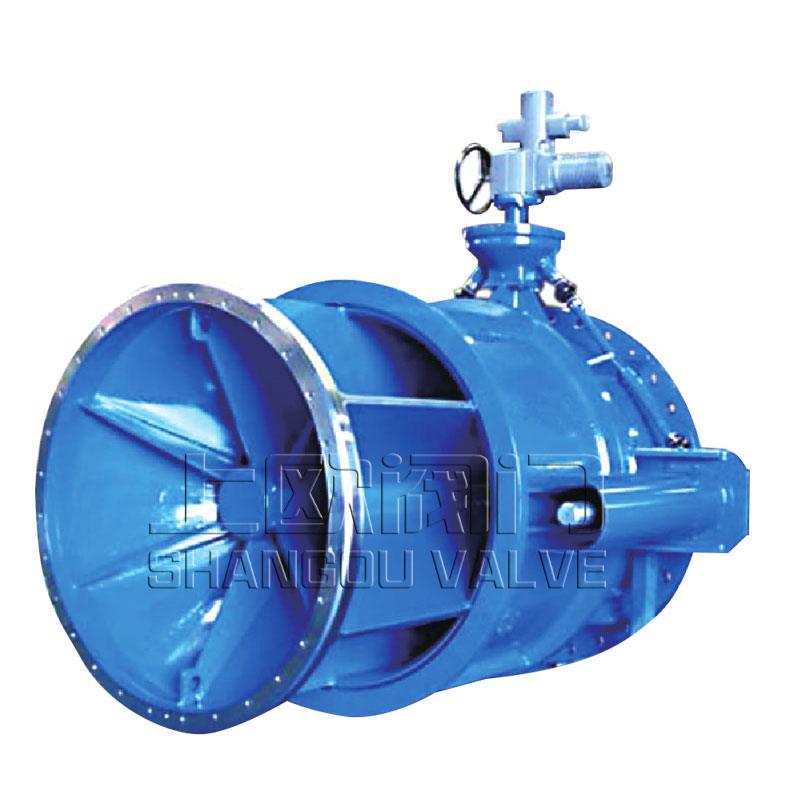

固定錐形閥產品圖：
固定錐形閥的安裝說明：
1、在安裝固定錐形閥前必須校對閥門型號、連接尺寸及注意介質流向，保證與閥門要求一致性，并預留錐形閥驅動的必要空間。
2、安裝或運輸裝卸過程中嚴禁直接在閥體或閥桿位置進行裝卸，應利用出廠時的閥門支架或閥門上的吊鉤進行。
3、安裝前請務必沖洗管道，確保管道無殘渣存留，以免影響密封面的完整。
4、執行機構與套筒之間通過傳動機構連接并動作，故安裝時應特別注意傳動桿與操作機構的水平度、垂直度和同軸度。
5、安裝完畢后應通過手動操作將閥門開啟到50％左右，然后按照執行機構的說明書上的操作要求進行零位和滿行程調整。
6、安裝必須留出足夠的杠桿動作空間，并設置保護柵以保護人身安全和產品正常動作。水擊可能危及產品安全，必要時下部再設置安全平臺。
固定錐形閥安裝方式的選擇：
1、水平安裝：適合于消能池較薄弱、但場地寬廣、周圍無建筑物；
2、垂直安裝：適合場地狹小或近距離建筑物較多。
3、可選角度安裝：通常介于水平安裝與垂直安裝之間。
