當前位置：首頁 > 產品中心 > 偏心半球閥 > V氣動調節球閥PN16～PN110

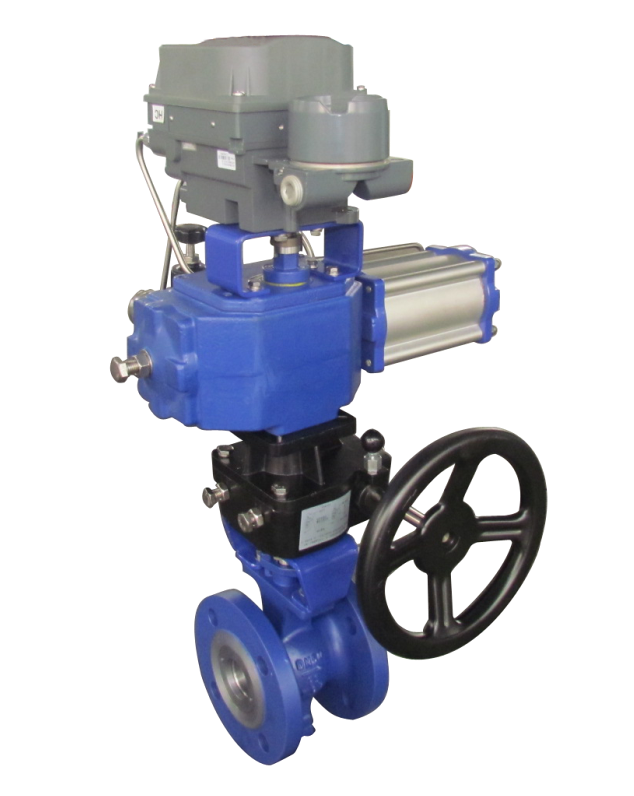

ZSHVV氣動調節球閥PN16～PN110是一種旋轉調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門或氣動閥門組合使用
更新時間：2021-08-31 15:44:10 瀏覽次數：1634ZSHV型V氣動調節球閥PN16～PN110是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定位器或氣動閥門定位器組合使用。閥門結構有安裝增強聚四氟乙烯軟密封閥座與1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太萊合金的全金屬硬密封閥座兩種。分別用于常溫（-40～200℃）及高溫（-60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因閥芯與閥座關閉時有“剪切”作用，可特別用于介質含有纖維絲狀、顆粒物或粘度極高等工況。因而廣泛應用于造紙、石油、化工、制藥、冶金、輕紡、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量、壓力、液位、溫度調節，以達到自動化控制過程中生產工藝按一定的規范進行。
|
? 公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數（kv） |
25 |
50 |
65 |
80 |
135 |
215 |
308 |
525 |
960 |
1580 |
2525 |
3165 |
|
公稱壓力PN |
Mpa |
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 |
||||||||||
|
|
Bar |
16, 25, 40, 64(63)/20, 50, 110 |
||||||||||
|
|
Lb |
ANSI: Class150、Class300、Class600 |
||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||
|
閥芯轉角（度） |
0o±3o至90o±3o（可調） |
|||||||||||
|
操作氣壓力（MPa） |
雙作用0.4～0.8 單作用0.4～1.0 |
|||||||||||
|
適用工作溫度（℃） |
軟密封：PTFE（-30～150）、增強PTFE（-40～200）、對位聚苯（-40～300）、 硬密封-250～450 |
|
允許壓差（MPa） |
為介質工作壓力 |
|
允許泄漏量等級 |
軟密封VI級(或無泄漏) 硬密封IV級 |
|
動作時間（S） |
0.5～7（詳見附表） |
|
執行機構輸出力矩（Nm） |
5.9～8000 |
|
執行機構操作壓力 |
0.4—0.7Mpa |
定貨時請用戶提供以下資料
1.產品名稱、型號；
2.公稱通徑、公稱壓力、介質名稱、介質工作溫度；
3.閥門作用方式：氣開或氣閉；
4.執行機構類型：雙作用還是單作用(彈簧復位),是國產還是要進口,是否要帶手輪；
5.閥體、閥內件材料要求；
6.其它配套附件.
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，zui易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈?？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。
6.球閥不能用作節流。
7.帶傳動機構的球閥應直立安裝。
