當前位置：首頁 > 產品中心 > 偏心半球閥 > 電動切斷二通球閥

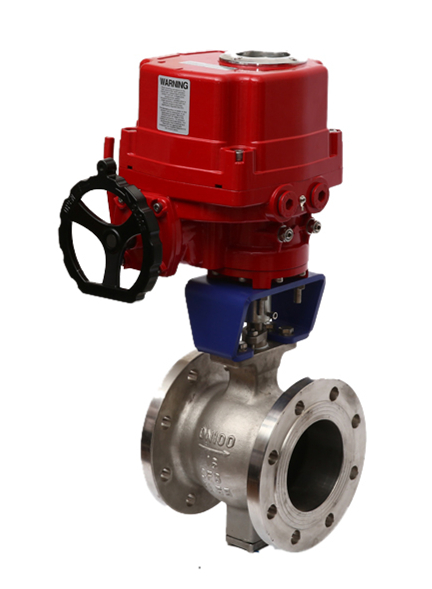

ZAJQ電動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。
更新時間：2021-01-09 10:41:35 瀏覽次數：1609ZAJQ電動切斷二通球閥是一種旋轉型切斷球閥，為氣動或電動單元組合儀表中的執行單元，一般與電磁閥等元件組合使用。密封形式有軟密封與硬密封兩種，分別在-40℃～180℃ 與-60℃～450℃工況下使用。O型切斷球閥采用活塞式氣動執行機構或者電動執行 機構，O型切斷球閥的球形表面采用特殊工藝進行硬化處理，使其表面平滑耐磨，閥座及密封材料采用耐高溫、耐磨損的碳纖維材料制成，產品結構精巧合理。該系列產品轉動效率高、推力大、密封性好，額定流量 系數大、零件互換性好等特點。本系列產品被廣泛應用于石 油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門 的氣體、液體輸送管道中介質的切斷或開啟，滿足工況要求。
| 本體部分 | |
|---|---|
| 閥體形式 | 直通鑄造閥 |
| 閥體材質 | ZG230-450 ZG1Cr18Ni9Ti |
| 公稱通徑 | DN15-DN300 |
| 公稱壓力 | PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K |
| 連接形式 | 法蘭 FF RF RTJ 等 |
| 結構長度 | 符合IEC534 |
| 閥蓋形式 | 一體式 |
| 填料 | 聚四氟乙烯 柔性石墨等 |
| 密封墊 | 金屬夾石墨密封墊 四氟乙烯墊等 |
| 閥內部件 | |
| 閥芯型式 | 球型 |
| 流量特性 | 線性 |
| 內件材質 | 標準材質組合及使用溫度、壓力請參閱附表 |
| 執行機構 | |
| 電動 | 角行程電動執行結構 |
|
ZAJQ電動切斷二通球閥主要零件材料及內部結構 |
||||
|
本體材質為碳鋼 |
||||
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
2 |
密封圈 |
PTFE/PPL |
||
|
3 |
墊片 |
PTFE/金屬石墨纏繞墊片 |
||
|
4 |
球 |
根據實際工況而定 |
||
|
5 |
填料 |
PTFE/石墨 |
||
|
6 |
閥桿 |
2Cr13 |
2Cr13 |
2Cr13 |
|
7 |
填料壓蓋 |
WCB |
LCB |
WC9 |
|
本體材質為不銹鋼 |
||||
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
密封圈 |
PTFE/PPL |
||
|
3 |
墊片 |
PTFE/金屬石墨纏繞墊片 |
||
|
4 |
球 |
根據實際工況而定 |
||
|
5 |
填料 |
PTFE/石墨 |
||
|
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料壓蓋 |
CF8 |
CF8M |
CF3M |
注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。
|
ZAJQ電動切斷二通球閥規格與技術參數 |
|||||||||||||
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
300 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
額定流量系數 |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
510 |
940 |
1400 |
2200 |
3500 |
8500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公稱壓力 |
1.6、4.0、 6.4 |
||||||||||||
|
閥芯轉角(°) |
0°±4°～90°±4° |
||||||||||||
|
適用工作溫度 |
軟密封-40～180 硬密封-60～450 |
||||||||||||
|
允許壓差(MPa) |
等于公稱壓力 |
||||||||||||
|
允許泄露量等級 |
軟密封Ⅵ級 硬密封Ⅳ級 |
||||||||||||
|
防護等級 |
相當于 IP65.5 級防塵防水型 |
|
電動執行器額 |
0.25～0.85 |
|
|
|
|
電動執行器輸 |
2～60 |
|
|
|
|
電動執行器使 |
-30℃～60℃ |
|
|
|
|
電動執行器輸 |
4～20mADC 或 1～5VDC 220VDC |
|
ZAJQ電動切斷二通球閥配用電動執行機構的相關參數 |
||||||
|
機 型 |
DCL-02 |
DCL-05 |
DCL-10 |
DCL-20 |
DCL-40 |
DCL-60 |
|
輸出力矩 |
2Kgf.m |
5Kgf.m |
10Kgf.m |
20Kgf.m |
40Kgf.m |
60Kgf.m |
|
動作時間 |
4S |
15S |
15S/30S/60S |
15S/30S/60S |
30S/60S |
45S |
|
回轉角度 |
0～360℃ |
0～360℃ |
0～360℃ |
0～90℃ |
0～90℃ |
0～90℃ |
|
電機功率 |
15W |
15W |
25W |
40W |
90W |
100W |
|
額定電流 |
0.25A |
0.25A |
0.35A |
0.37A |
0.69A |
0.85A |
|
整機重量 |
2.5Kg |
2.5Kg |
3.0Kg |
8.0Kg |
8.5Kg |
9.0Kg |
|
電 源 |
AC 220V±10% 50HZ/60HZ |
|
絕緣電阻 |
100M/500VDC |
|
防護等級 |
1500VAC 1 分鐘 |
|
耐壓等級 |
相當于 IP68 |
|
安裝方位 |
360°任意角度安裝 |
|
電氣接口 |
G1/2 防水電纜接頭,電源線、信號線個一個 |
|
環境溫度 |
-30℃～+60℃ |
|
控制電路選項 |
A 型：極限位置開關（標準型） B 型：帶中間位置開關 C 型：點電位器 |
|
任選功能 |
●過力矩保護器 ●除溫加熱器 ●不銹鋼支架、聯軸器 |
|

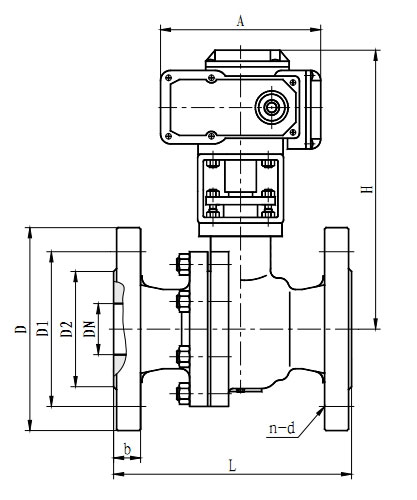

ZAJQ電動切斷二通球閥外形尺寸單位 |
||||||||
|
公稱通徑 |
L |
D(φ) |
D1φ) |
D2φ) |
b |
H |
n-(φ)d |
A |
|
15 |
130 |
95 |
65 |
46 |
14 |
275 |
4-φ14 |
157 |
|
20 |
140 |
105 |
75 |
56 |
16 |
280 |
4-φ14 |
157 |
|
25 |
150 |
115 |
85 |
65 |
16 |
287 |
4-φ14 |
157 |
|
32 |
164 |
140 |
100 |
76 |
18 |
384 |
4-φ18 |
208 |
|
40 |
180 |
150 |
110 |
84 |
18 |
312 |
4-φ18 |
208 |
|
50 |
200 |
165 |
125 |
99 |
20 |
325 |
4-φ18 |
208 |
|
65 |
220 |
185 |
145 |
118 |
20 |
335 |
4-φ18 |
256 |
|
80 |
250 |
200 |
160 |
132 |
20 |
365 |
8-φ18 |
256 |
|
100 |
280 |
220 |
180 |
156 |
22 |
400 |
8-φ18 |
256 |
|
125 |
320 |
250 |
210 |
184 |
22 |
420 |
8-φ18 |
256 |
|
150 |
360 |
285 |
240 |
211 |
24 |
440 |
8-φ22 |
256 |
|
200 |
400 |
340 |
295 |
266 |
24 |
470 |
12-φ22 |
256 |
|
250 |
630 |
405 |
355 |
319 |
26 |
545 |
12-φ26 |
380 |
|
300 |
750 |
460 |
410 |
370 |
28 |
580 |
12-φ26 |
380 |
注:表中所有數據均以 PN16 為依據。
1、特殊檢驗；
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口，配管；
5、真空條件下使用；
6、指定圖層顏料；
7、特殊介質（氧氣、氫氣、氯氣）；
8、使用不銹鋼連接件；
