手動側裝式偏心半球閥

產品簡述：
手動側裝式偏心半球閥可配置電動,氣動裝置,實現遠距離自動化操作,該閥門具有設計合理,結構緊湊,流通阻力小,密封性好,操作輕便靈活等優勢,特別適應水,污水,蒸汽,紙漿等介質的低壓管網,如果您對以上產品有所需求,請與我們聯系.

更新時間：2021-11-10 09:59:42
瀏覽次數：1618

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
工作原理
主要用途及產品特點
主要優點
主要零件材質
實物展示

產品概述

PBQ340H手動側裝式偏心半球閥設計合理，結構緊湊，具有流通阻力小，密封性好，操作輕便靈活，特別適應水、污水、蒸汽、紙漿等介質的低壓管網，能夠配制電動、氣動裝置，可實現遠距離自動化操作。

工作原理

主要用途及產品特點

1、通用類：適用于污水處理、紙漿、氣化鋁、城市采暖供熱要求嚴緊的場合。
2、油化工專用類：適用于原油、重油等各類油品、化工行業耐腐蝕、兩相混流介質。耐溫可達425℃.
3、燃?xì)鈱Ｓ妙悾哼m用于煤氣、天然氣、液化氣的輸送控制。產品結構特點是密封圈堆焊閥不同的含鉻合金，密封嚴緊，抗腐蝕。
4、料漿專用類：適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送。產品結構特點根據顧客所需介質、溫度要求不同，球體受用鉻鉬、釩合金堆焊，閥座采用鉻、鉬合金、鉻合金、不銹鋼合金焊條堆焊滿足不同料漿輸送的需要。
5、煤粉灰渣專用類：適用于電廠、水力除渣或氣態輸送管道的控制。產品要求耐磨性能，球體采用組合球式雙金屬，具有相當高的剛度。

主要優點

1、閥座設計外臺階與閥體設計內臺階相配合的結構，非常有效的防止球體與閥座發生卡阻、閥座脫離等現象。
2、流通面積大無流阻：這是因為開啟后球體藏于閥腔內，無流阻直流通道，流道暢通不會出現積灰或卡死現象，壓力損失小，介質不會沉積在閥腔內。
3、開關輕便：由于偏心的原理，開啟時球體與閥座完全脫離開，無任何接觸，啟閉扭矩小，轉90度即可啟閉完成，操作輕便。
4、密封可靠，使用壽命長：在雙偏心的作用下本閥在關閉時，偏心球體與閥座越關越緊，完全達到良好的密封目的；半球切□的球體與閥座之間具有剪切和擠切作用，能有效的除去密封面的結垢或污垢，保持良好的密封。在雙偏心的作用下本閥在開啟時，球體與閥座完全脫離開，無任何接觸，球體與閥座不會產生摩擦，非常有效克服了傳統球閥的球體密封面與閥座密封面始終庠擦的問題，故密封面受到良好的保護。密封面耐磨，閥座與球體留有補償里，當閥座磨損后，關增長時再轉動少許，仍能可靠密封，另閥座可調整或更換，延長使用壽命。這是半球閥最顯著的特點。

主要零件材質

閥體：QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti；
閥軸：2Cr13、1Cr13；
閥瓣：合金滲氮鋼、滲氮不銹鋼、耐磨鋼；
閥座：合金滲氮鋼、滲氮不銹鋼、耐磨鋼；
軸承：鋁青銅、FZ－1復合材料；
填料：聚四氟乙烯、柔性石墨。

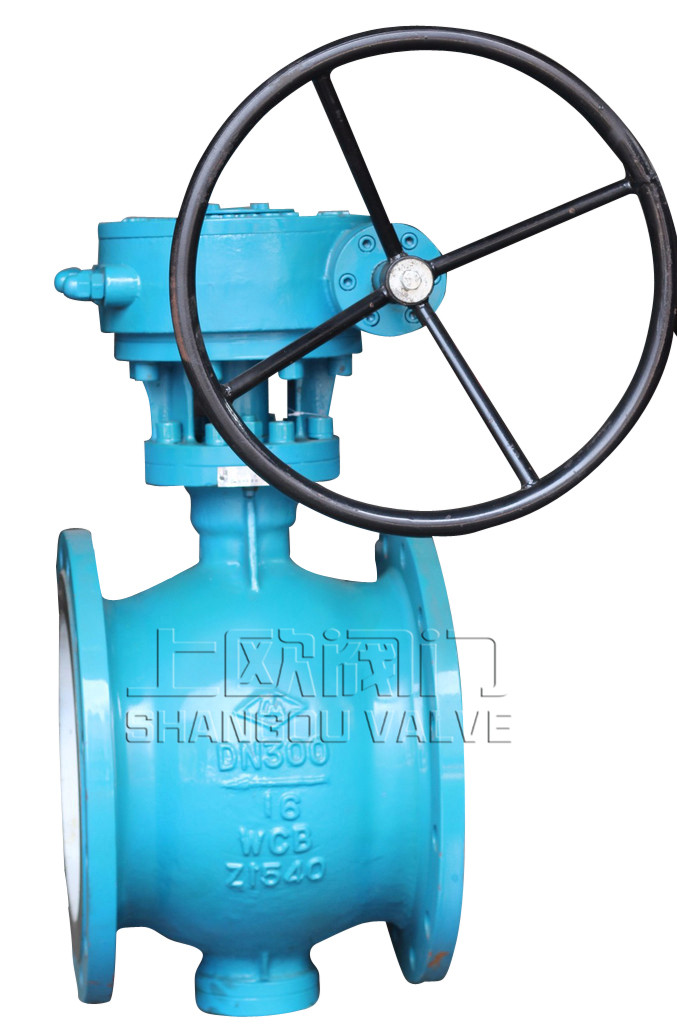

實物展示
