當前位置：首頁  >  產品中心  > 偏心半球閥 > 蝸輪手動偏心半球閥

PRODUCTS 產品目錄

蝸輪手動偏心半球閥

  • 產品簡述：

    蝸輪手動偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能，閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。


    更新時間：2021-12-16 10:38:12
    瀏覽次數：897
原理介紹

Q347型蝸輪手動偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封性能，閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護，特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。



結構特點

1、采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求。
3、密封嚴密、輸送有害氣體可達零泄露；
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端 ? 因堆焊不同合金（或組合球）雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況。



性能參數
公稱壓力（Mpa） 0.6 1.0 1.6 2.5 4.0
公稱通經（mm） 40－1600 40－1600 40－1200 40－600 40－600
密封試驗壓力（Mpa） 0.66 1.1 1.76 2.75 4.4
殼體試驗壓力（Mpa） 0.9 1.5 2.4 3.75 6.0
適用溫度（℃） －29～300、－29～425、－29～540
適用介質 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?/td>
驅動方式 手動、電動、氣動
連接形式 法蘭連接、對夾連接
安裝方式 立式安裝、臥式安裝
零件材料
名稱 材質
閥體 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸 2Cr13、1Cr13
閥瓣 合金滲氮鋼、滲氮不銹鋼、耐磨鋼
閥座 合金滲氮鋼、滲氮不銹鋼、耐磨鋼
軸承 鋁青銅、FZ－1復合材料
填料 聚四氟乙烯、柔性石墨
執行標準

1、設計：GB12237－89；
2、法蘭連接：GB/T17241.6－1998、GB/T9115（鋼制）；
3、結構長度：GB12221－89。

連接尺寸
公稱壓力 PN/Mpa 公稱通徑
DN/mm		 尺寸 （mm）
L D K d f C Z-￠d H
1.6 40 165 150 110 85 3 16 4-￠18
50 178 165 125 100
65 190 185 145 120 18 280
80 203 200 160 135 20 8-￠18 320
100 229 220 180 155 370
125 254 250 210 185 22 430
150 267 285 240 210 24 8-￠23 510
200 292 340 295 265 26 12￠-23 600
250 330 405 355 320 30 12-￠26 690
300 502 460 410 375 4 760
350 572 520 470 435 34 16-￠26 830
400 610 580 525 485 36 16-￠30 925
450 660 640 585 545 40 20-￠30 1025
500 700 715 650 608 44 20-￠34 1120
600 813 840 770 718 5 48 20-￠36 121




使用注意事項

1、安裝施工必須小心，切忌撞擊閥門。
2、安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，易撞歪閥桿。還要清除閥內的雜物。
3、球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4、對于球閥所連接的管路，一定要清掃干凈?？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5、安裝時要留有閥柄旋轉的位置。
6、球閥不能用作節流。
7、帶傳動機構的球閥應直立安裝。

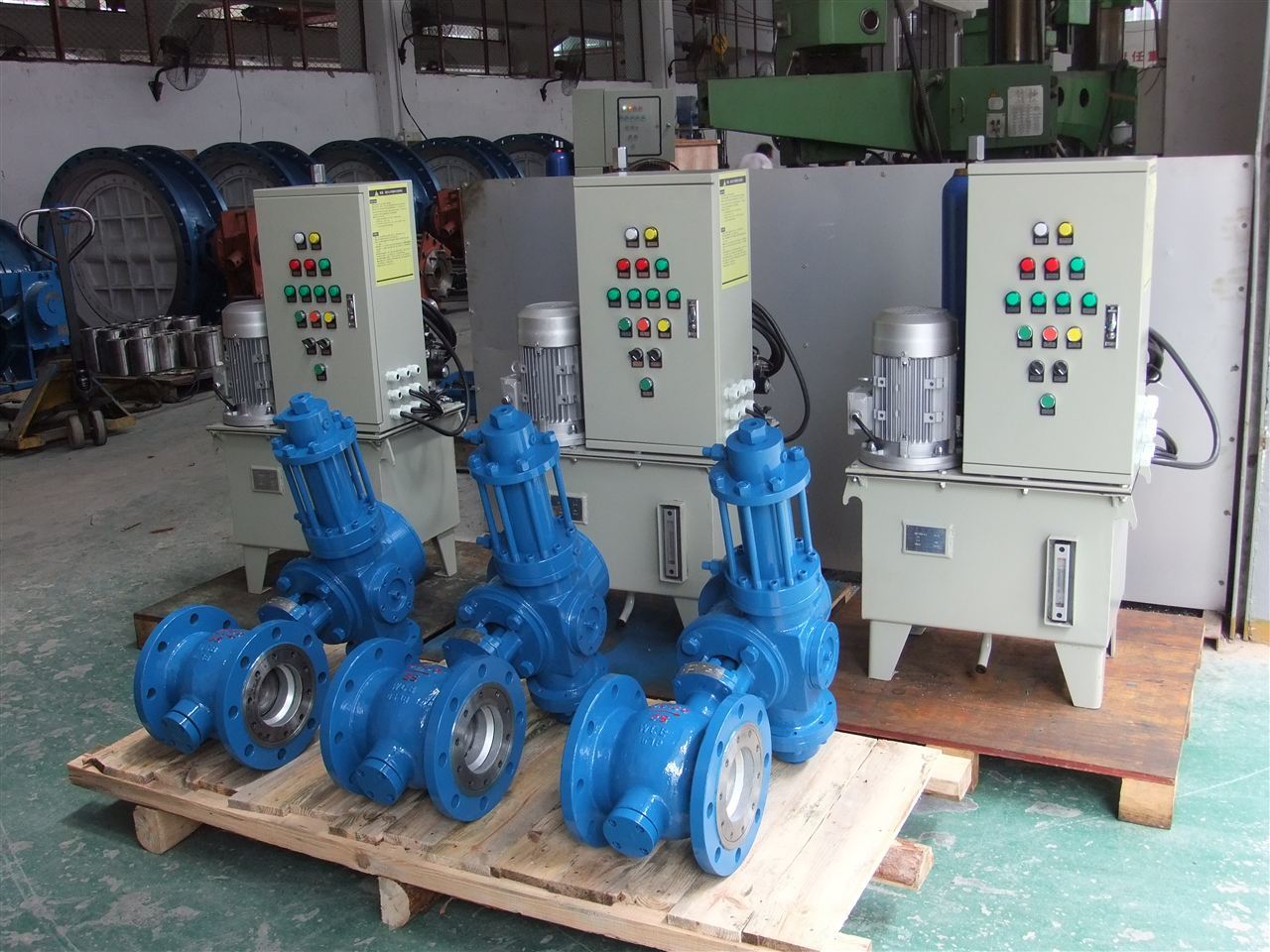

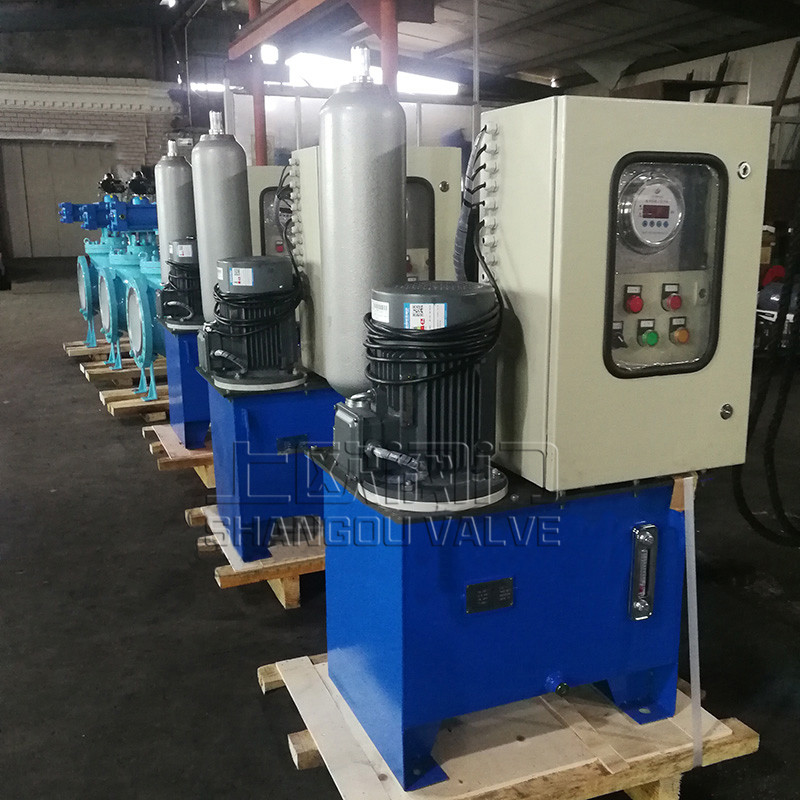

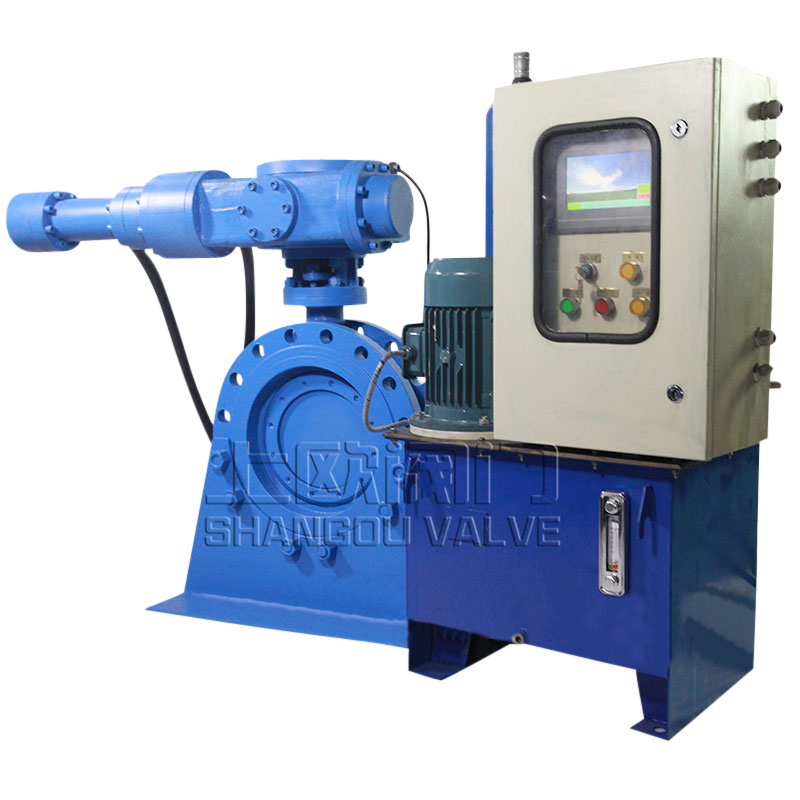

產品實圖
