當前位置：首頁  >  產品中心  > 蝶閥系列 > D342X型法蘭式雙偏心軟密封蝶閥

PRODUCTS 產品目錄

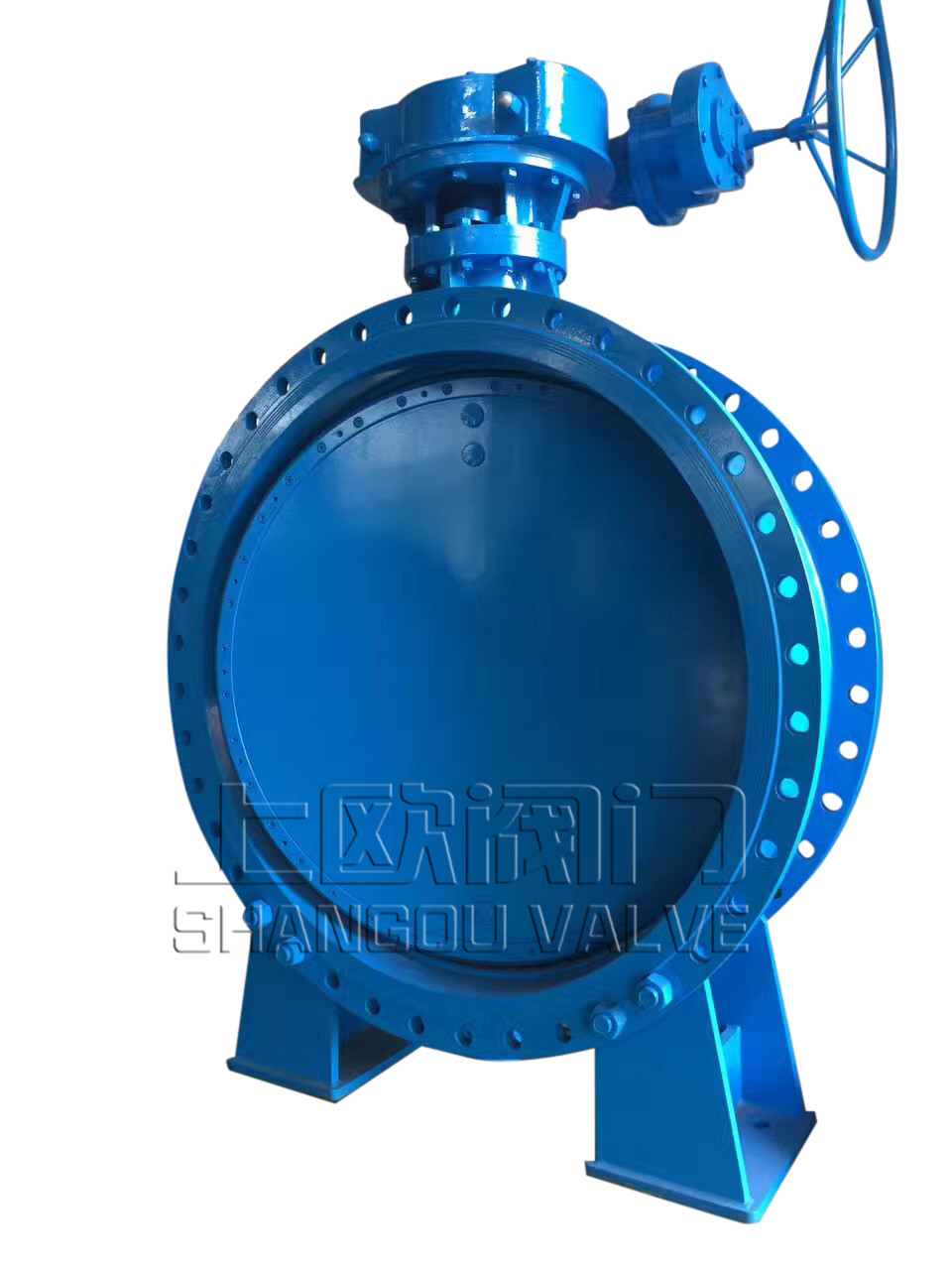

D342X型法蘭式雙偏心軟密封蝶閥

  • 產品簡述：

    D342X 型 法蘭式雙偏心軟密封蝶閥PN6～PN16適用于溫度≤120℃，公稱壓力≤1．6MPa,廣泛應用在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。


    更新時間：2020-10-29 14:49:57
    瀏覽次數：1609
產品概述

型號：D343X 口徑(DN)：50～400(mm)壓力(PN)：0.6～1.6(Mpa)產品價格：電議日期：12-04-24瀏覽：231次

D343X 型 法蘭式雙偏心軟密封蝶閥PN6～PN16適用于溫度≤120℃，公稱壓力≤1．6MPa,廣泛應用在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

產品外形結構連接尺寸

D343X 型 法蘭式雙偏心軟密封蝶閥PN6～PN16外形結構連接尺寸

公稱通徑

結構長度

外形尺寸

連接尺寸







0.6MPa

1.0MPa

1.6MPa

mm

Inch

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

82.5

338

180

65

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

112

92.5

358

180

65

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

114

100

413

245

70

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

127

110

428

240

72

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

140

125

444

240

72

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

140

142.5

553

350

93

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

8

152

170

678

350

93

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

165

197.5

742

550

350

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

178

222.5

803

600

350

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

190

252.5

866

600

350

490

445

416

12-22

505

460

429

16-22

520

470

429

16-26

400

16

216

282.5

940

600

350

540

495

463

16-22

656

515

480

16-26

580

525

480

16-30
注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。



安裝、使用與保養注意事項

安裝、使用與保養注意事項

1、產品在出廠前按標準（GB/T13927-92、JB/T9092-1999）的規定檢驗合格，執行裝置調試完畢。為了保證產品的使用效果，請勿隨意調整固件、定位裝置等。

2、閥門安裝前應做如下工作

查驗管道法蘭是否與閥門連接尺寸一致，安裝時要均勻擰緊螺母，法蘭密封墊片對稱效置。

認真核對使用工況與本產品的工作壓力、工作溫度、耐腐蝕性是否相符；

檢查閥門通道和啟閉件是否附著污物，如果有污物應進行清理，清理時不得損傷密封面；

檢查閥門各部件是否緊固或完好無缺；

該閥門雙向密封、90°旋轉，0°全關，90°全開，觀察閥門的啟閉位置是否與此相符。并檢查有無卡阻現象。
