當前位置：首頁 > 產品中心 > 蝶閥系列 > D671F氣動塑料蝶閥
D671F氣動塑料蝶閥PN10～PN16具有重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生活飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
更新時間：2021-09-01 10:07:55 瀏覽次數：1606D671F氣動塑料蝶閥PN10～PN16具有重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生活飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。 外型結構緊湊美觀 本體重量輕容易安裝 耐腐蝕性強，應用范圍廣 材質衛生無毒 耐磨損、容易拆卸，維護簡單易。
D671F氣動塑料蝶閥PN10～PN16主要性能參數
| 空氣驅動 | 壓縮空氣4-6bar(可帶手輪) |
|---|---|
| 公稱通徑 | 50～300mm |
| 公稱壓力 | 1.0～1.6Mpa |
| 適用溫度 | 0～+60℃ |
| 連接方式 | 對夾 |
| 閥結構 | A型 |
| 閥體材質 | UPVC、CPVC、PP |
| 閥芯材質 | UPVC、CPVC、PP、PTFE |
| 密封材質 | FPM、EPDM、NBR |
| 適用介質 | PVC兼容的食品工業化學溶劑 |
| 可選附件 | 限位開關、定位器、電磁閥、減壓閥 |

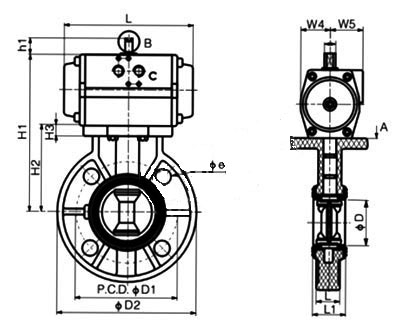

D671F氣動塑料蝶閥外形結構連接尺寸DN(mm)DN(in)尺寸LD1D2-ANSID2-JISD2-DIND3HN-φm-ANSIN-φm-JSIN-φm-DIN5024356.5120.391201251651034-194-194-18652 1/247.570139.441401451851134-194-194-1880347.579152.41501602011154-194-194-18100457.2103190.51751802291358-198-198-181255661302162102102571658-228-238-18150674151241.552402402851778-228-238-23200887.5200298.52902953432108-228-238-232501011025536235535041124012-2512-2512-233001212931143240040049029712-2512-2512-23
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
