SARH緩沖型污水復合式進排氣閥在傳統污水排氣閥基礎上底部加設了下緩沖機構，廣泛適用于排水管線的進排氣。特別對于管線走向起伏較大、系統啟停頻繁等易產生斷流彌合及水柱分離的工況尤為適用。本閥用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率。

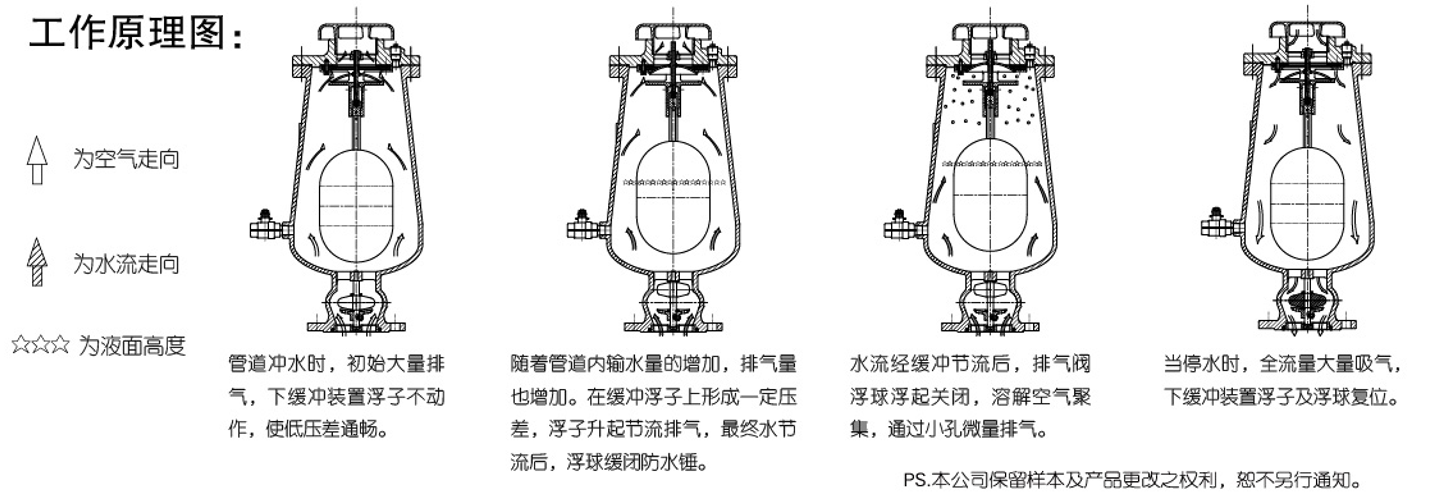

更新時間：2022-08-15 15:04:04 瀏覽次數：1658SARH緩沖型污水復合式進排氣閥在傳統污水排氣閥基礎上底部加設了下緩沖機構，廣泛適用于排水管線的進排氣。特別對于管線走向起伏較大、系統啟停頻繁等易產生斷流彌合及水柱分離的工況尤為適用。本閥用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率。當水泵停機時吸入大量空氣，防止管線發生真空破壞。SARH型排氣閥在保持高速排氣同時具有防水錘及防止排氣閥關閉瞬間污水外噴功能。考慮到污水特點，采用浮球通過頂塞直接作用在輕型球面活塞結構，使關閉水位下降，雜質漂浮物遠離密封面，閥體底部設置球閥，便于沖洗閥體內雜質。
|

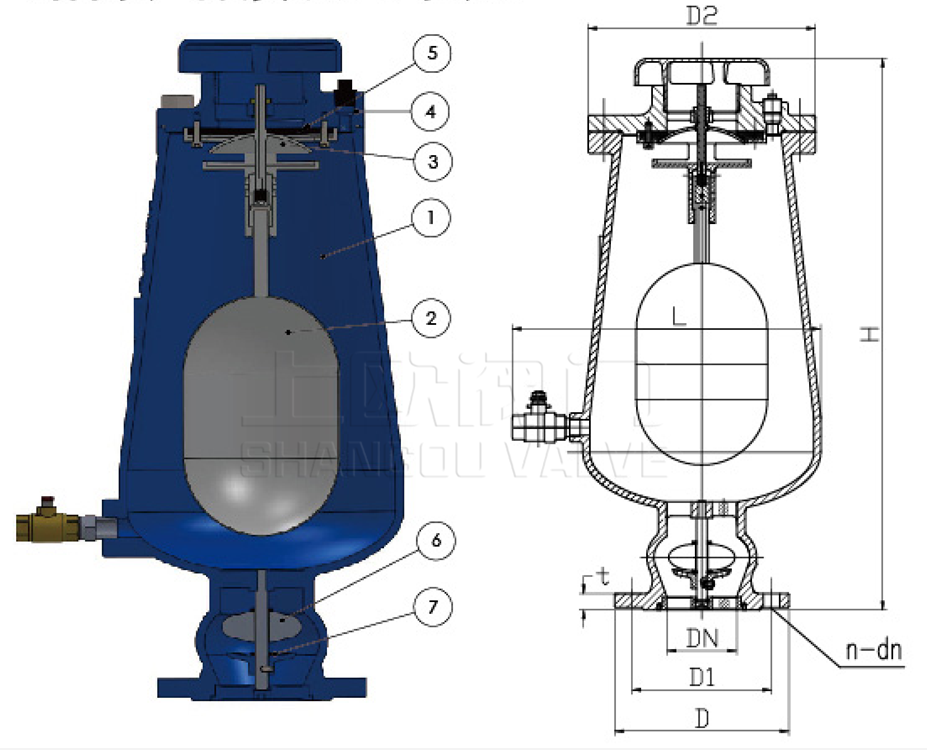

零件材質表 |
||
|
1 |
閥體 |
Q450-10 |
|
2 |
浮球 |
0Cr18Ni9 |
|
3 |
活塞 |
0Cr18Ni9 |
|
4 |
閥蓋 |
QT450-10 |
|
5 |
密封座 |
NBR |
|
6 |
緩沖浮子 |
聚丙烯 |
|
7 |
支架 |
QT450-10 |
|
產品型號 |
SARH |
|
公稱尺寸 |
DN50-DN200 |
|
設計壓力MPa |
PN6，PN10 |
|
水關閉壓力MPa |
≤0.01 |
|
空氣節流壓差MPa |
≥0.005 |
|
殼體實驗壓力MPa |
1.5倍公稱壓力 |
|
密封實驗壓力MPa |
1.1倍公稱壓力 |
|
法蘭標準 |
GB/T17241.6或其它 |
|
公稱尺寸（DN） |
D |
D1 |
n-dn |
t |
D2 |
～H |
～L |
|
50 |
165 |
125 |
4-19 |
19 |
162*162 |
500 |
290 |
|
80 |
200 |
160 |
8-19 |
19 |
198*198 |
633 |
355 |
|
100 |
220 |
180 |
8-19 |
19 |
280 |
760 |
430 |
|
150 |
285 |
240 |
8-23 |
19 |
356 |
950 |
541 |
|
200 |
340 |
295 |
8-23 |
20 |
446 |
12010 |
644 |
SARH排氣閥口徑選擇：當管道內水流速在1.2～2.4m/s之間，可采用下表選擇緩沖型污水復合式進排氣閥口徑（也可根據經驗以輸水管管徑1/8選用），如需要具體排氣參數曲線，詳詢本公司技術中心。
|
公稱尺寸 |
50 |
80 |
100 |
150 |
200 |
|
Q（m³/h） |
220～740 |
650～1600 |
1300～3100 |
3000～7500 |
7300～15000 |
